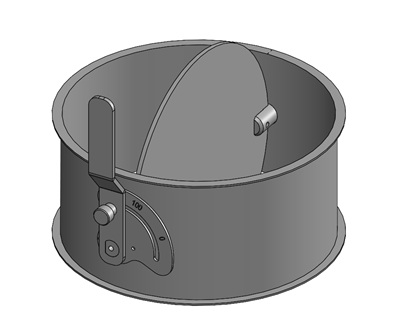

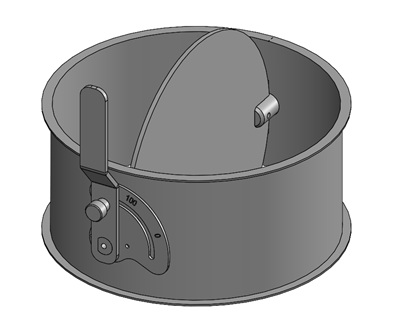

Przepustnice TZR

Przepustnice TZR to ręczne urządzenia przeznaczone do regulacji przepływu materiałów sypkich w instalacjach transportowych. Umożliwiają całkowite odcięcie przepływu surowca lub precyzyjne ograniczenie jego ilości. Konstrukcja przepustnicy została wyposażona w uszczelnienie pomiędzy motylkiem a wałkiem, co zwiększa szczelność i ogranicza straty materiału.

Przepustnice dostępne są w dwóch wariantach wykonania:
TZR – wysokość korpusu jest równa wysokości rury,
TZRs – wysokość korpusu jest mniejsza od średnicy motylka, dzięki czemu przepustnica ma bardziej kompaktową konstrukcję.

	Przepustnice ręczne TZR Przepustnice ręczne TZR
	TZR-###-NNN Przepustnice ręczne TZR, Przepustnice motylkowe, Ręczny motylek
	HDG Cynkowane ogniowo	RAL Malowane proszkowo	STS Stal nierdzewna

Przepustnice TZR ocynkowane
Wysokość rury równa klapce

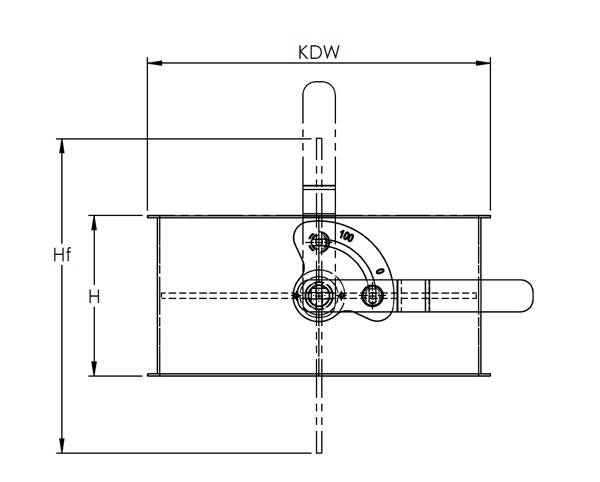

Nazwa produktu	KDW	H [mm]	Hf [mm]	Materiał	T [mm]
TZR-HDG-150	150	150	150	HDG	2
TZR-HDG-200	200	200	200	HDG	3
TZR-HDG-250	250	250	250	HDG	3
TZR-HDG-300	300	300	300	HDG	3
TZR-HDG-350	350	350	350	HDG	3
TZR-HDG-400	400	400	400	HDG	3
TZR-HDG-450	450	450	450	HDG	3
TZR-HDG-500	500	500	500	HDG	3

Przepustnice TZR malowane
Wysokość rury równa klapce

Nazwa produktu	KDW	H [mm]	Hf [mm]	Materiał	T [mm]
TZR-RAL-150	150	150	150	RAL	2
TZR-RAL-200	200	200	200	RAL	3
TZR-RAL-250	250	250	250	RAL	3
TZR-RAL-300	300	300	300	RAL	3
TZR-RAL-350	350	350	350	RAL	3
TZR-RAL-400	400	400	400	RAL	3
TZR-RAL-450	450	450	450	RAL	3
TZR-RAL-500	500	500	500	RAL	3

Przepustnice TZR nierdzewne
Wysokość rury równa klapce

Nazwa produktu	KDW	H [mm]	Hf [mm]	Materiał	T [mm]
TZR-STS-150	150	150	150	STS	2
TZR-STS-200	200	200	200	STS	3
TZR-STS-250	250	250	250	STS	3
TZR-STS-300	300	300	300	STS	3
TZR-STS-350	350	350	350	STS	3
TZR-STS-400	400	400	400	STS	3
TZR-STS-450	450	450	450	STS	3
TZR-STS-500	500	500	500	STS	3

Przepustnice TZRs ocynkowane
Wysokość rury mniejsza niż klapka

Nazwa produktu	KDW	H [mm]	Hf [mm]	Materiał	T [mm]
TZRs-HDG-150	150	100	148	HDG	2
TZRs-HDG-200	200	150	198	HDG	3
TZRs-HDG-250	250	200	248	HDG	3
TZRs-HDG-300	300	250	298	HDG	3
TZRs-HDG-350	350	250	348	HDG	3
TZRs-HDG-400	400	250	398	HDG	3
TZRs-HDG-450	450	300	448	HDG	3
TZRs-HDG-500	500	300	498	HDG	3
